循環水泵前后要裝什么呢
作者：泵閥 來源：循環泵 發布時間：2025-03-18

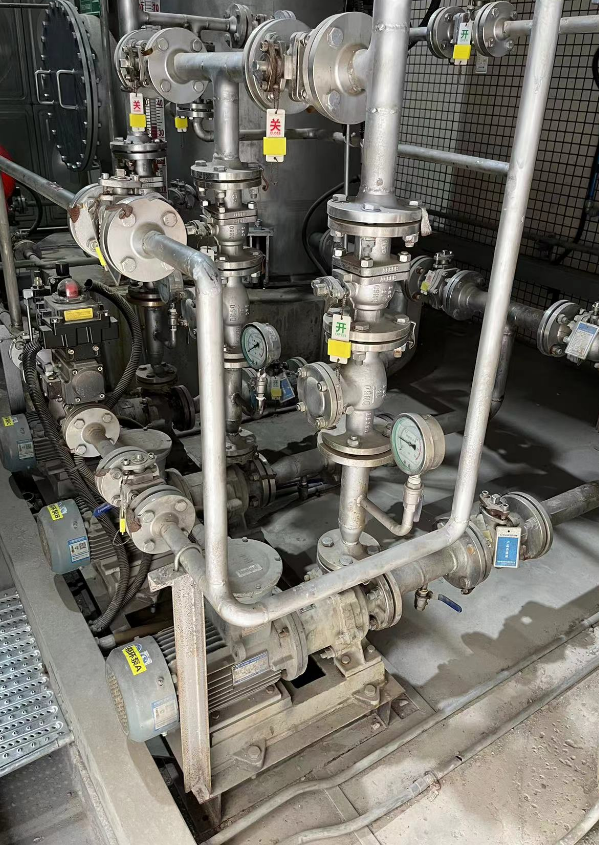

循環水泵前：
截止閥→壓力表P3→Y型過濾器(排污閥)→壓力表P2→溫度表T2→避震喉
循環水泵后：
避震喉→壓力表P1→溫度表T1→止回閥→靜態平衡閥
壓力表P1，P2的作用
水泵前后的壓力表：
可以測量泵前后壓差，以此估算水泵的實際揚程。根據水泵流量揚程曲線可以查到此時的理論流量。當與設計流量不符時，可以調整平衡閥，改變流量揚程。
壓力表P3,P2的作用：
過濾器前后壓力表可以測量出過濾器是否堵塞，是否需要清理排污。當P2-P3大于0.5barg時，這時要手動開排污閥排污。
溫度表T1,T2的作用：
可以測量流體通過泵之后的溫升，如果溫升過大，會造成不必要的能量損失。由于水泵選型過大，造成水泵的過載或者欠載都會引起水泵溫升。根據水泵溫升調整變頻器與平衡閥滿足設計要求。還有一些硬件設施問題，比如，軸承安裝不正確；潤滑劑選用適當或者混入了灰塵或者雜質；電機軸承與軸封之間的間隙過小等等。
排污閥的作用：
定期排污，避免臟堵、氣堵、影響換熱效率。
平衡閥的作用：
可以調節管網特性曲線，配合水泵變頻調節水泵在特性曲線上的工作點，讓水泵在設計的流量揚程下運行。
避震喉的作用：
避震喉俗稱軟連接，水泵進出水管路上安裝避震喉的作用：一、是可以減震 二、是為了熱脹冷縮的需要 三、是方便拆裝閥門以及維修需要。
